사출 금형 소개
7 개의 사출 성형 시스템 : 게이팅 시스템, 가이 딩 시스템, 쉐이핑 시스템, 배기 시스템, 배출 시스템, 냉각 시스템 및 코어 풀링 시스템.
1. 게이밍 시스템 : 주류, 션트, 게이트, 콜드 우물
2. 가이드 시스템 : 가이드 필러, 가이드 슬리브, 위치 결정 블록
3. 몰딩 시스템 : 몰드 커널, 인서트
4.Exhau 시스템 : 슬라이더, 대각선 핀
5. 분사 시스템 : 이젝터 핀, 이젝터 블록
6. 냉각 시스템 : 다이 자체의 방열, 수냉
7. 코어 당김 시스템 : 다이 인서트의 맞춤 클리어런스, 이젝터 핀 맞춤 틈새, 추가 통기 홈
게이팅 시스템
우회로 : 플라스틱이 다른 공동으로 흐르는 곳
Mainstream Road : 몰딩 기계의 처음부터 몰드가 흐르는 곳까지의 플라스틱 성형.
게이트 : 캐비티에 도달하기 전에 플라스틱이 흐르는 마지막 위치.
냉동 우물 : 성형품이 캐비티에 들어가기 전에 저장되는 주 채널 및 션트 채널을 통해 유동 할 때 플라스틱은 열 전달 및 다이를 사용하여 고형화됩니다.
안내 시스템
금형 개폐 과정에서 금형 제작 및 설치의 허용 오차로 인하여 금형은 일정한 변위를 가지게됩니다. 몰드가 닫히면 가장 원래의 위치로 이동할 수 있어야하므로 몰드의 가이드 시스템을 안내해야합니다
성형 시스템
수형 및 암형, 삽입물 등으로 형성된 폐쇄 공간
코어 풀링 시스템
배출 시스템
성형기의 배출로드가 다이의 배출 플레이트에 놓이고, 배출 플레이트가 배출 핀, 배출기 블록, 경사 핀 등을 구동하여 수 제품 또는 암 금형으로부터 제품을 밀어내어 제품 다이로부터 분리 될 수있다.
냉각 시스템
다이 자체는 대형 냉각 시스템입니다. 더 나은 냉각을 위해, 그룹 또는 수로의 그룹은 일반적으로 다이에서 처리됩니다. 냉각수 경로는 일반적으로 제품 직경의 두 배입니다. 냉각수는 반드시 금형 온도에 따라 차가운 물이 아니며, 100 도의 물일 수 있으며 때로는 뜨거운 기름으로 냉각해야 할 수도 있습니다.
배기 시스템

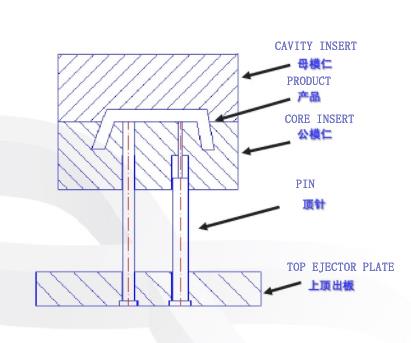

부품 간의 맞춤 간극은 다이의 배기 시스템입니다. 이러한 공간 거리가 요구 사항을 충족시키지 못하면 다음 그림과 같이 추가 배출 슬롯이 필요합니다.
